DORMAKABA

Der Basis Gleitschienentürschließer TS 90 Impulse verbindet technische Überlegenheit mit überzeugender Wirtschaftlichkeit. Buchstäbliches Herzstück bei diesem Gleitschienentürschließer ist die herzförmige Nockenscheibe "EASY OPEN Technologie" von dormakaba, die ein einfaches Türöffnen ermöglicht. DORMA TS 90 Impulse - Einsatz und Anwendung: Der Gleitschienen-Türschließer DORMA TS 90 Impulse ist im eleganten Contur-Design gestaltet. Der TS 90 Impulse eignet sich für barrierefreie Türen nach DIN 18040 für Türbreiten bis 1.100 mm. Darüber hinaus bewirkt die EASY OPEN Technologie beim Türöffnen einen hohen Begehkomfort (stark abfallendes Öffnungsmoment) und erfüllt somit sogar die Anforderungen der DIN SPEC 1104. Er eignet sich für normale Türen mit einer Türbreite von bis zu 1100 mm und kann auch für Feuer- und Rauchschutztüren verwendet werden. Der DORMA TS 90 Impulse ist für Türen mit DIN-R und DIN-L und in allen 4 Montagearten verwendbar. DORMA TS 90 Impulse - Maße und Montage: Die Montage kann auf dem Türblatt oder dem Türrahmen sowohl auf der Bandseite, als auch auf der Bandgegenseite stattfinden. DORMA TS 90 Impulse - Technische Daten: Türschließer mit Gleitschiene im stilvollen Contur-Design viele Einstellungsmöglichkeiten und Zubehörteile auch zur Kopfmontage geeignet Montage an Band- oder Bandgegenseite Schließstärken EN 3 oder 4 Farben: weiß, silber Die hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot. Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschine sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!   DORMA TS 90 Impulse - im Vergleich:   TS 73 V TS 90 Impulse TS 93 Basic B1/G2 TS 93 System B1/G2 TS 98 XEA Schließkraft (Größe) EN 2-4 EN 3/4 EN 2-5 EN 2-5 / EN 5-7 EN 1-6 Allgemeine Türbreite3 max 1100 mm max 1100 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Außentüren nach außen öffnend3 - max 1100 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Feuer- und Rauchschutztüren3 max 1100 mm max 1100 mm max 1250 mm max 1250 / 1600 mm max 1400 mm leichte Ausführung für DIN links und DIN rechts ja ja ja ja ja Standard-Gestänge ja - -  -  - Flachform-Gestänge ja - -  -  - Gleitschiene (Gestänge)  -  ja ja ja ja Schließkraft über Stellschraubestufenlos einstellbar ja nein, über Montageposition einstellbar  ja ja ja Schließgeschwindigkeit :                     - über Ventil einstellbar 180° - 15° 180° - 15°  ja  ja ja           - stufenlos einstellbar 15° - 0° ja  ja ja ja Endschlag stufenlos einstellbar über: Gestänge Ventil Ventil Ventil Ventil Öffnungsdämpfung (BC/ÖD) - selbstregulierend ja - -  -  - Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil ja - ja ja ja Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)  - -  - ja ja Festestellung  - Option Option Option Option Gewicht 1,3 kg 1,7 kg 3,5 kg 3,5 / 5,2 kg 4,5 kg Abmessung LxBxH in mm 225x40x60 245x46x57 275x53x60 275x53x60 / 285x62x71 327x59x60 Geprüft nach EN 1154 EN 1154 EN 1154 EN 1154/EN1155 EN1154/EN1155 Gekennzeichnung CE CE CE CE CE Quelle: DORMA 2019. Angaben ohne Gewähr. 1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite. 2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite. 3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.

• überfahrbare Rastfeststelleinheit
• ein- und ausschaltbar
• passend zur G-N Gleitschiene

Der DORMA Türschließer TS 73 V ist ein einfach und schnell montierbarer Gestängetürschließer von Dorma. Dank des flachen Designs und der umfangreichen Ausführung ist der DORMA TS 73 V die ideale Universallösung. Aufgrund der unkomplizierten Montage, die mit Hilfe der beiliegenden Montageanleitung erheblich vereinfacht wird, und den vielfältigen nachträglichen Einstellmöglichkeiten ist der DORMA TS 73 zu unserem meist verkauften Dorma Türschließer für gewerbliche und private Zwecke geworden. Die Schließkraft, Schließgeschwindigkeit und Endschlag des DORMA Türschließers TS 73 V sind mit wenigen Handgriffen einstellbar. Die kompakte Formgebung sichert ein zeitloses Design. Der Türschließer DORMA TS 73 V besitzt einen, von Temperaturschwankungen nahezu unabhängigen, Schließablauf mit einstellbarem Endschlag. Zusätzlich bietet er durch die selbstregulierende Öffnungsdämpfung einen optimalen Schutz für Wand und Tür. DORMA TS 73 V Türschließer Einsatzgebiete: Innenbereich für allgemeine Türen bis zu 1100 mm Türbreite auch für Feuer- und Rauchschutztüren DIN-R und DIN-L verwendbar Kopfmontage möglich (Beispiel Abbildung rechts) Die Schließkraft kann zwischen EN 2 und EN 4 beliebig eingestellt werden und ist somit ausreichend für Türen bis 1100mm Türbreite.  Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) lassen sich über eigene Ventile einstellen. Das passende Normalgestänge und weiteres Zubehör für den DORMA TS 73 V Silber finden Sie auch in unserem Angebot. Die Montage des DORMA TS 73 V: Der DORMA TS 73 V wird auf der Bandseite montiert. Mithilfe der beiliegenden Bohrschablone wird einfach auf dem Tührrahmen vorgebohrt und anschließend der Schließkörper festgeschraubt. Alternativ kann der Türschließer aber auch auf der Bandgegenseite in Kopfmontage befestigt werden. Im nächsten Schritt wird das Normalgestänge erst auf dem Türschließer befestigt und danach dann am Türblatt. Eine Leiter ist für die Montage oberhalb der Tür zu empfehlen. Bei Verwendung an Feuer- und Rauchschutztüren muss beachtet werden, dass nur dann in Kopfmontage befestigt werden darf, wenn die Eignung für die jeweilige Tür durch eine allgemein bauaufsichtliche Zulassung bzw. eine Zustimmung im Einzelfall nachgewiesen ist. Der DORMA TS 73 bietet ein sehr umfangreiches Zubehörprogramm. Bei besonderen Wünschen können Sie uns gerne über unser Kontaktformular hiernach fragen! Bei Verwendung in Umgebungen mit erhöhter Windlast oder starkem Zug ist ein stärkerer Türschließer zu empfehlen. Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! Dorma TS 73 Türschließer Vergleich (Daten ohne Gestänge)   TS 73 V TS 83 TS 93 Basic B1/G2 TS 93 System B1/G2 TS 98 XEA Schließkraft (Größe) EN 2-4 EN 3-6 / EN 7 EN 2-5 EN 2-5 / EN 5-7 EN 1-6 Allgemeine Türbreite3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Außentüren nach außen öffnend3 - max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Feuer- und Rauchschutztüren3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm leichte Ausführung für DIN links und DIN rechts ja ja ja ja ja Standard-Gestänge ja ja -  -  - Flachform-Gestänge ja ja -  -  - Gleitschiene (Gestänge)  -  - ja ja ja Schließkraft über Stellschraubestufenlos einstellbar ja ja / fix  ja ja ja Schließgeschwindigkeit :                     - über Ventil einstellbar 180° - 15° 180° - 15° / nein  ja  ja ja           - stufenlos einstellbar 15° - 0° nein / ja  ja ja ja Endschlag stufenlos einstellbar über: Gestänge Gestänge Ventil Ventil Ventil Öffnungsdämpfung (BC/ÖD) - selbstregulierend ja ja -  -  - Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil ja ja ja ja ja Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)  - Option / nein  - ja ja Festestellung  - Option Option Option Option Gewicht 1,3 kg 1,7 kg / 3,3 kg 3,5 kg 3,5 / 5,2 kg 4,5 kg Abmessung LxBxH in mm 225x40x60 245x46x60 / 293x47x60 275x53x60 275x53x60 / 285x62x71 327x59x60 Geprüft nach EN 1154 EN 1154 EN 1154 EN 1154/EN1155 EN1154/EN1155 Gekennzeichnung CE CE CE CE CE Quelle: DORMA 2017. Angaben ohne Gewähr. 1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite. 2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite. 3) Für hohe und schwere Türen, Außentüren und für Türen, die gegen starken Winddruck schließen müssen, empfiehlt sich ein stärkerer Türschließer.

DORMAKABA Objekttür Gleitstück, Ausführung: für Gleitschiene, zu Oben-Türschließer, mit Schraube, Modell: G-N, DIN-Richtung: DIN Links-Rechts, Material: Kunststoff, Farbton: beige, Oberfläche: matt, Türflügelanzahl: einflügelig, Türausprägung: Türe gefälzt

• Schließkraft EN2 bis EN5
• max. Türblattbreite 1250 mm
• Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung einstellbar
• Schließkraft stufenlos einstellbar

• Passend zu: TS 73 V
• Material: Metall
• Für das präzise Bohren von Befestigungspunkten



DORMAKABA Objekttür Steckachse, Ausführung: für Bodentürschließer, flachkonisch, 3 Grad versetzt, DIN-Richtung: DIN Links, Material: stahl, Oberfläche: verzinkt, Befestigungsart: Zum Aufstecken, Achsverlängerung: 30 mm

DORMAKABA Objekttür Vergussmasse, Ausführung: für Bodentürschließer, Modellnummer: 2300, Inhalt Stammlösung: 1 St., Inhalt Härter: 1 St.

• Passend zu: TS 91, TS 92, TS 93
• In 2 Farben erhältlich
• Für alle Montagearten geeignet

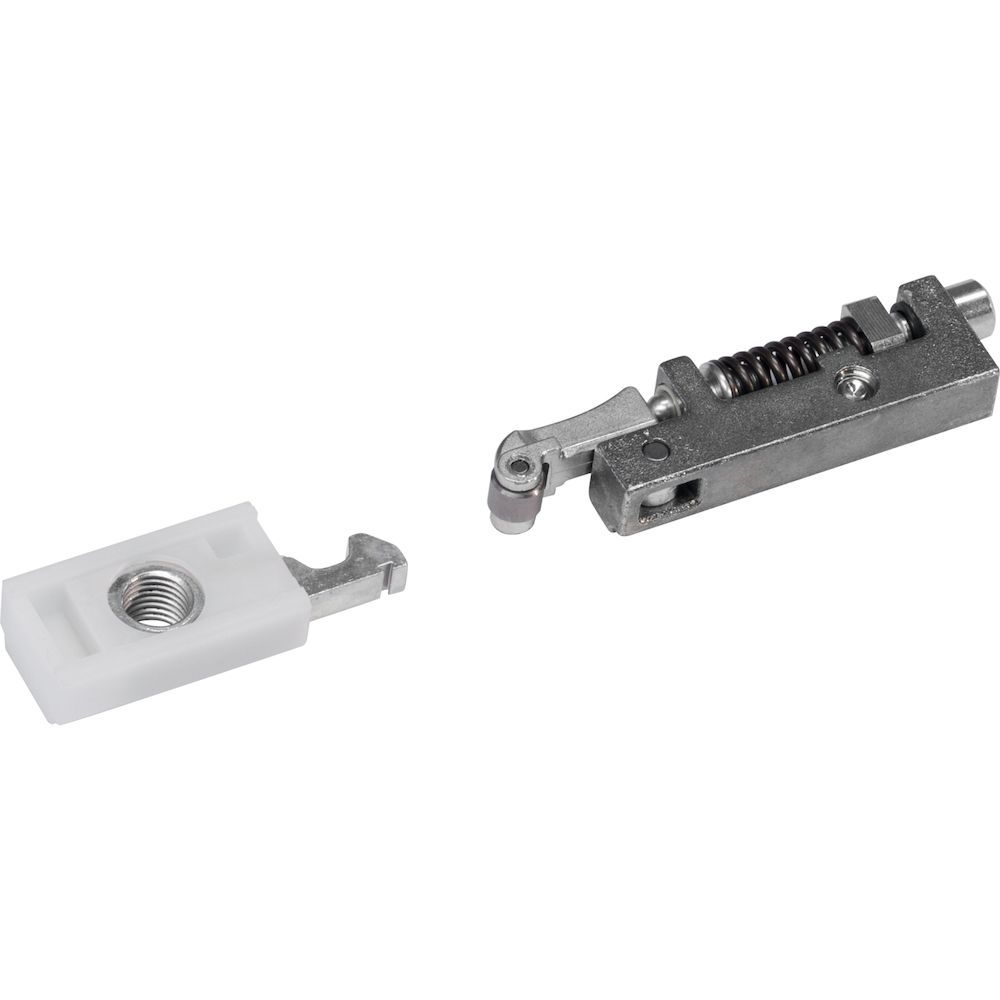

DORMAKABA Objekttür Rastfeststelleinheit, Ausführung: für Gleitschiene, DIN-Richtung: DIN Links-Rechts, Modell: G 96 N 20, Befestigungsart: verdeckt liegend, Montageart: Zum Anschrauben, Öffnungswinkel: 120 °, Türart: Abschlusstür

• Schließkraft: EN 3, EN 4, EN6
• max. Türblattbreite: 1400mm
• Schließgeschwindigkeit einstellbar über Ventil
• Endschlag: Nein

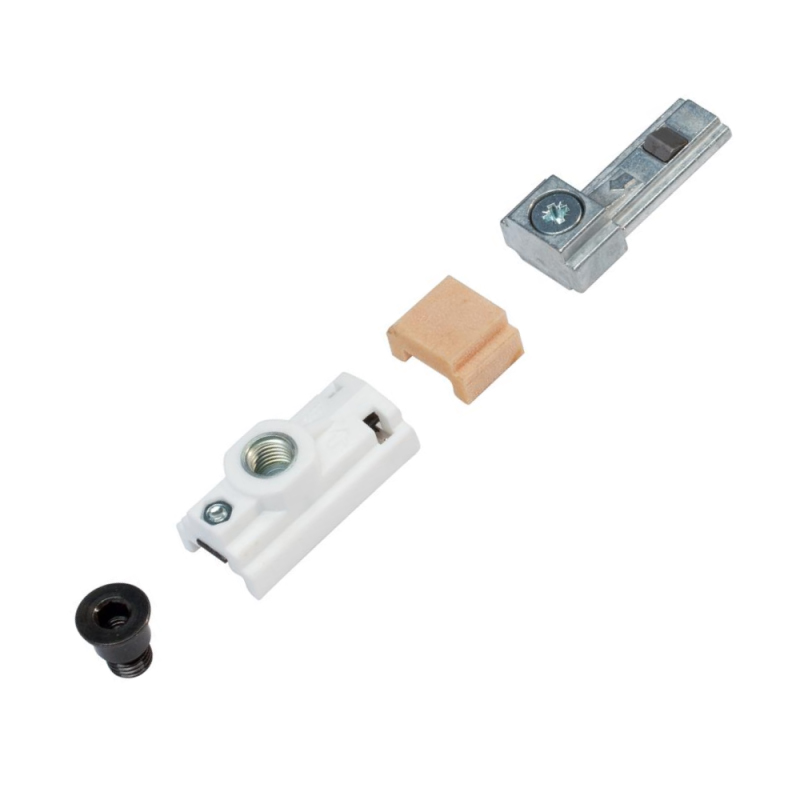

• überfahrbare Rastfeststelleinheit
• nicht ein- und ausschaltbar
• passend zur TS 90 Impulse Gleitschiene

DORMAKABA Objekttür Türfeststeller, Ausführung: Teleskop, Modellnummer: 360, Material: stahl, Farbton: silber, Oberfläche: lackiert, Länge: 150 mm, Breite: 56 mm, Höhe: 36 mm, Hub: 55 mm, Lieferung: mit Montagezubehör, DIN-Richtung: DIN Links-Rechts, Befestigungsart: zum Aufschrauben

• Passend zu: TS 90 Impulse
• Material: Metall
• Für das präzise Bohren von Befestigungspunkten

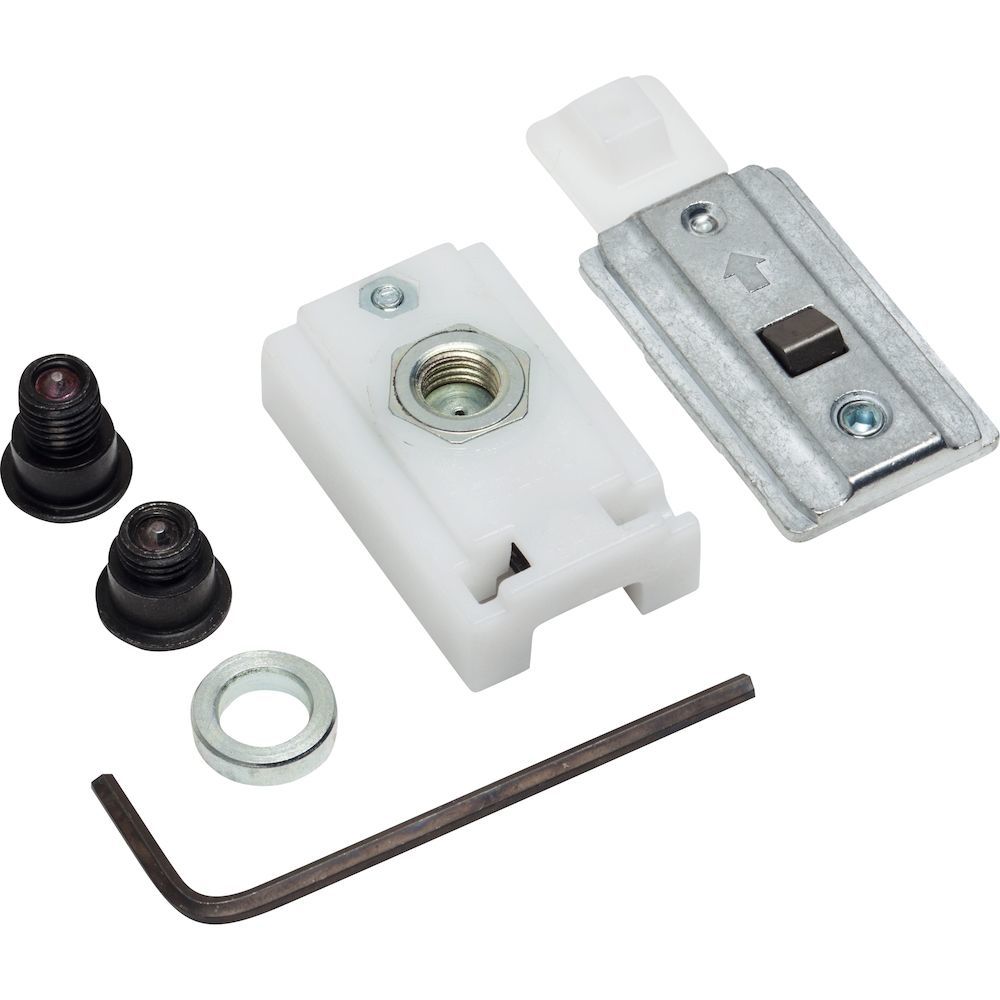

DORMAKABA Objekttür Rastfeststelleinheit, Ausführung: für Gleitschiene, DIN-Richtung: DIN Links-Rechts, Modell: G 96 N, Befestigungsart: verdeckt liegend, Montageart: Zum Anschrauben, Öffnungswinkel: 120 °, Türart: Abschlusstür, zur nachträglichen Montage

DORMAKABA Objekttür Oben-Türschließer, Ausführung: ohne Gleitschiene, Größe: EN 3-6, Modell: ITS 96, DIN-Richtung: DIN Links-Rechts, Material: Aluminium, Oberfläche: eloxiert, Türflügelanzahl: einflügelig, zweiflügelig, Öffnungswinkel: 120 °, Öffnungswinkel: 120, Norm: EN 1154, ANSI 156.4, DIN SPEC 1104, DIN 18040, Ergänzung: für Schmiedehebel, mit Stanzhebel, mit Schließkraft, mit Schließgeschwindigkeit, mit Endschlag, Befestigungsart: verdeckt liegend, Schließerhöhe: 51 mm, Türstärke min.: 50 mm, Türbreite max.: 1400 mm, Türgewicht max.: 180 kg, Funktion: Normalfunktion, Türart: Drehflügeltür, Feuerschutztür, Rauchschutztür, Türausprägung: Türe gefälzt, Türe stumpf

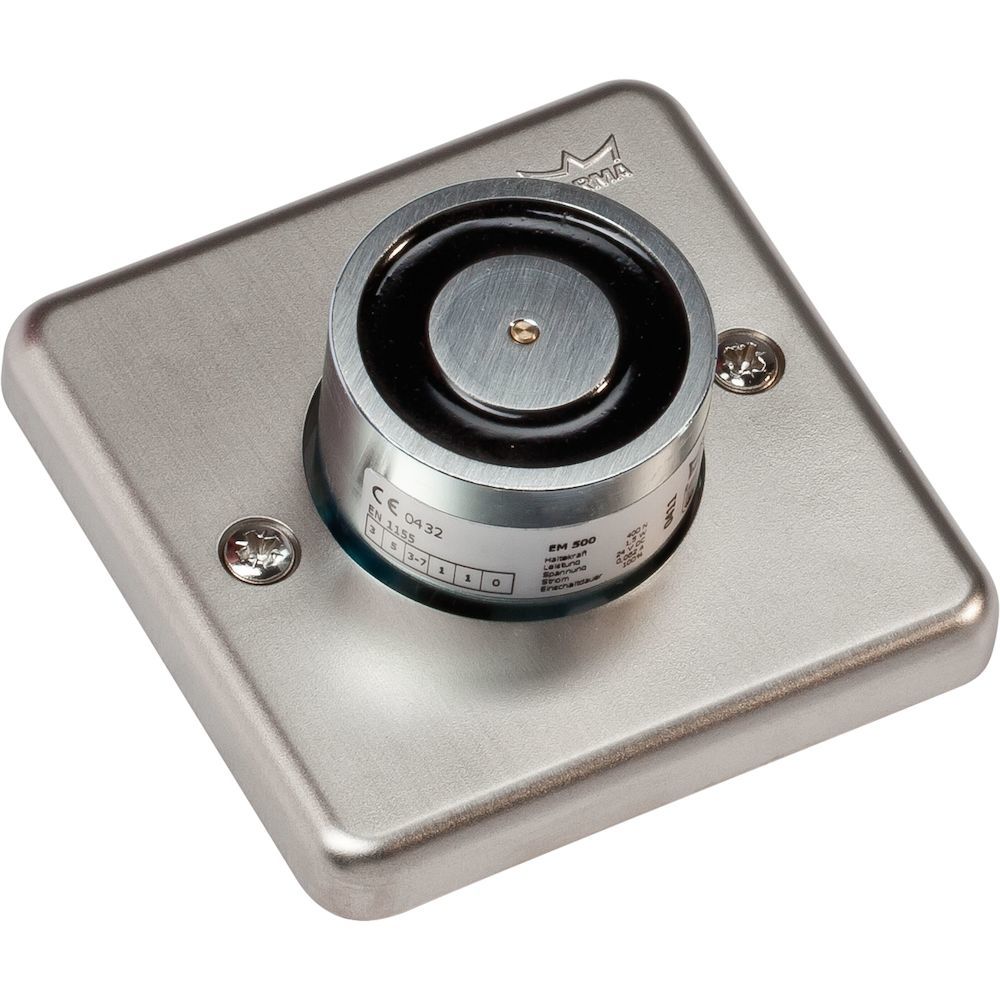

DORMAKABA Objekttür Haltemagnet, Ausführung: mit Grundplatte, mit Verpolschutz, DIN-Richtung: DIN Links-Rechts, Modell: EM 500 G, Material: edelstahl, Farbton: edelstahloptik, Oberfläche: Matt, Befestigungsart: Zum Anschrauben, Betriebsspannung: 24 V, Stromart Betriebsspannung: AC/DC, Haltekraft: 400 N, Montageart: Wandmontage, Bodenmontage, Länge: 85 mm, Breite: 85 mm, Tiefe: 32 mm, Leistungsaufnahme: 1.5 W, Schutzart: IP40, Türflügelanzahl: einflügelig, Anwendung: für Türen, Norm: EN 1155

• Schließkraft EN2 - EN5 oder EN5 - EN7
• max. Türblattbreite 1250 / 1600 mm
• Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung einstellbar
• Schließkraft stufenlos einstellbar

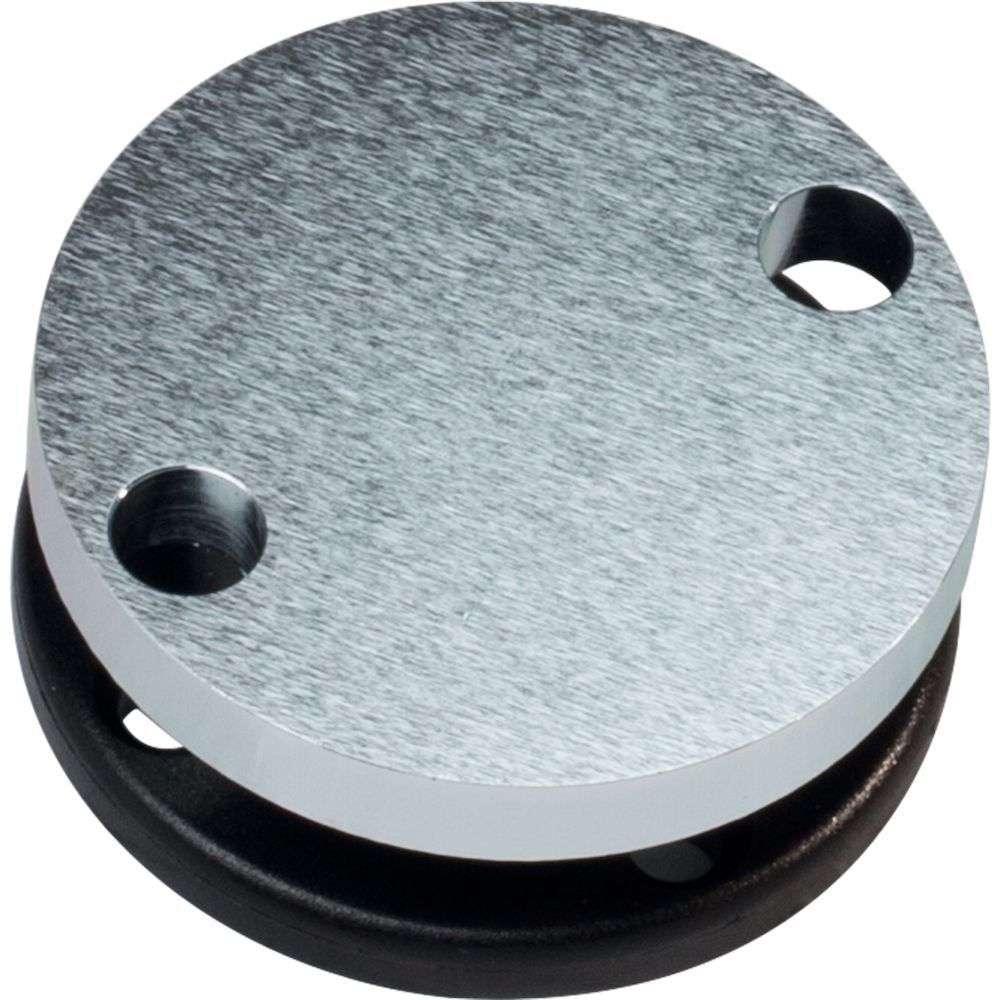

DORMAKABA Objekttür Magnetanker, Ausführung: mit Grundplatte, DIN-Richtung: DIN Links-Rechts, Modell: MAG, Material: Materialkombination, Kunststoff, stahl, Farbe: schwarz, Oberfläche: verzinkt, Befestigungsart: Zum Anschrauben, Montageart: Wandmontage, Durchmesser: 50 mm, Tiefe: 20 mm, Form Anschraubplatte: rund, Durchmesser Anschraubplatte: 50 mm, Stärke Anschraubplatte: 5 mm, Schraublochabstand: 39 mm, Türflügelanzahl: einflügelig, Anwendung: für Elektromagnet, Norm: EN 1155

DORMAKABA Objekttür Oben-Türschließer, Größe: EN 1-4, Modell: TS 92 Basic B, DIN-Richtung: DIN Links-Rechts, Material: Aluminium, Farbe: weiß, Türflügelanzahl: einflügelig, Öffnungswinkel: 180 °, Öffnungswinkel: 180, Öffnungswinkel BGS min.: 120 °, Öffnungswinkel BGS max.: 145 °, Norm: EN 1154, DIN SPEC 1104, DIN 18040, Ergänzung: mit abfallendem Öffnungsmoment, Befestigungsart: aufliegend, Montageart: Türblattmontage Bandseite, Sturzmontage Bandgegenseite, Schließerhöhe: 65 mm, Schließertiefe: 47 mm, Feststellbereich von: 75 °, Feststellbereich bis: 150 °, Türart: Abschlusstür, Feuerschutztür, Türausprägung: Türe gefälzt, Türe stumpf

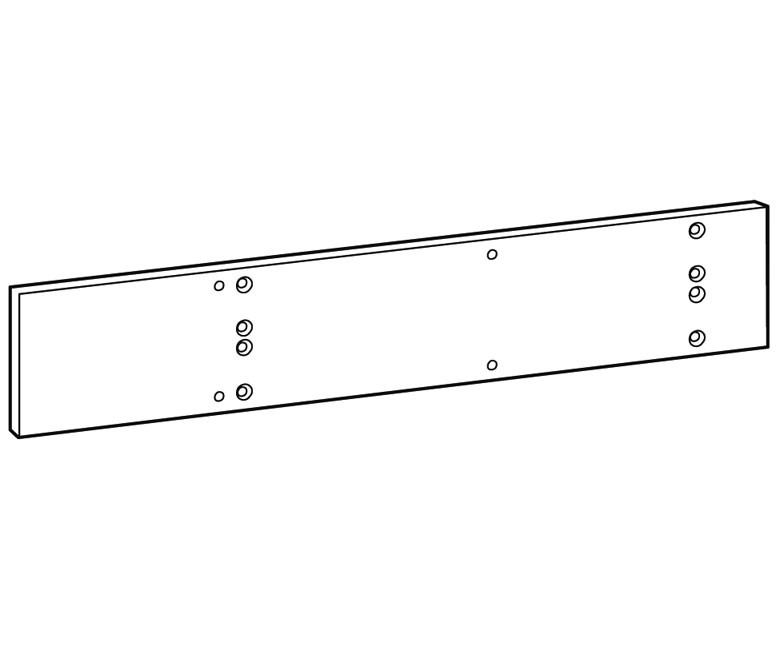

Montageplatte - Einsatz und Anwendung: Montageplatte für einfachne Montage von der TS 83. Für die Montage bei Feuer- und Rauchschutztüren ist eine Montageplatte notwendig. Produktmerkmale - entspricht EN 1154 Montageplatte TS 83 - Maß

DORMAKABA Objekttür Gleitstück, Ausführung: für Gleitschiene, zu Oben-Türschließer, mit Schraube, Modell: G-EMF/G-EMR, DIN-Richtung: DIN Links-Rechts, Material: Kunststoff, Farbton: beige, Oberfläche: Matt, Türflügelanzahl: einflügelig, Türausprägung: Türe gefälzt

• Schließkraft: EN 3, EN 4, EN 5, EN 6
• max. Türbreite: 1400mm
• Schließgeschwindigkeit einstellbar über Ventil
• Endschlag: Ja

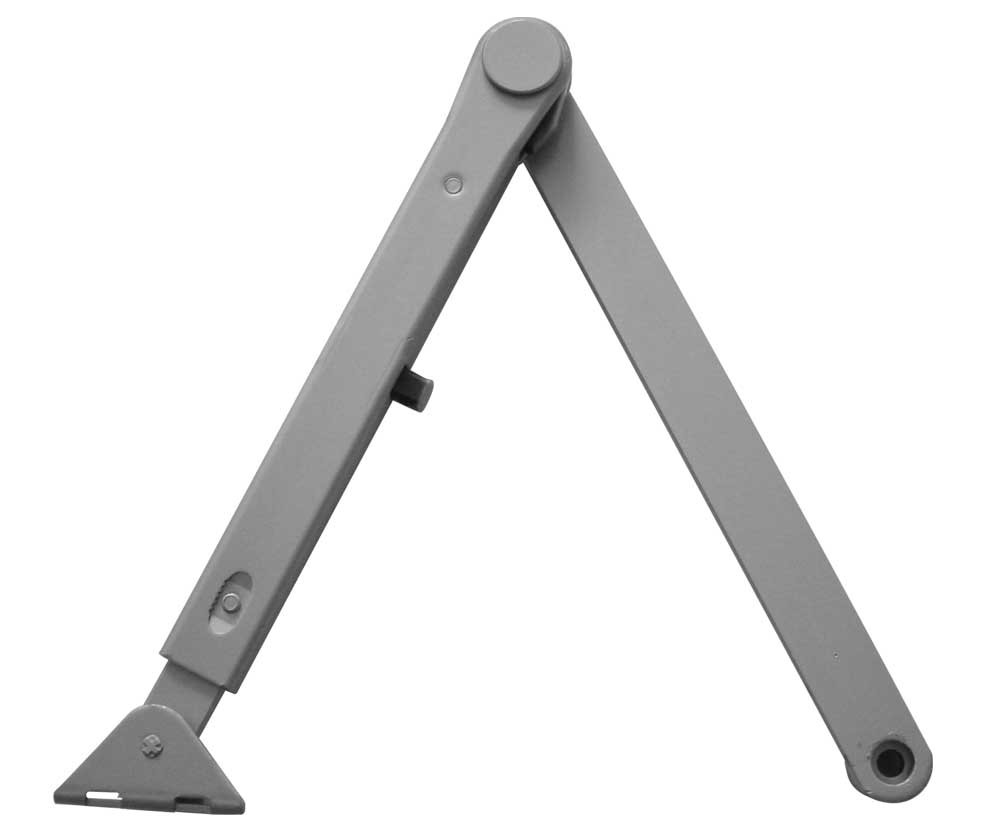

Feststellarm oder auch Rastfeststellarm passend zum Dorma TS 73V und Dorma TS83 Dorma Feststellarm Anwendung Mit dem Gestänge für Türschließer in der Bauform "Feststell-Arm" ist es bei den Türschließern TS 73V und TS 83 möglich, diese einrasten zu lassen, d.h. die Tür im offenem Zustand zu blockieren. Benötigen Sie nicht die Feststellung ist das Normalgestänge ausreichend. Achtung! Ein Türschließer mit Feststellung, oder sonstigen Türstoppern ist für Rauch- und Brandschutztüren nicht zulässig! Dorma Feststellarm Varianten Farbe: silber, weiß, braun.
