Rauch-/Wärmeabzuganlage (RWA)

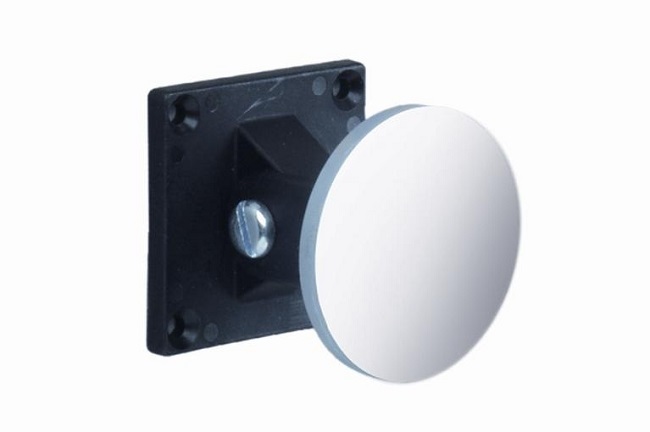

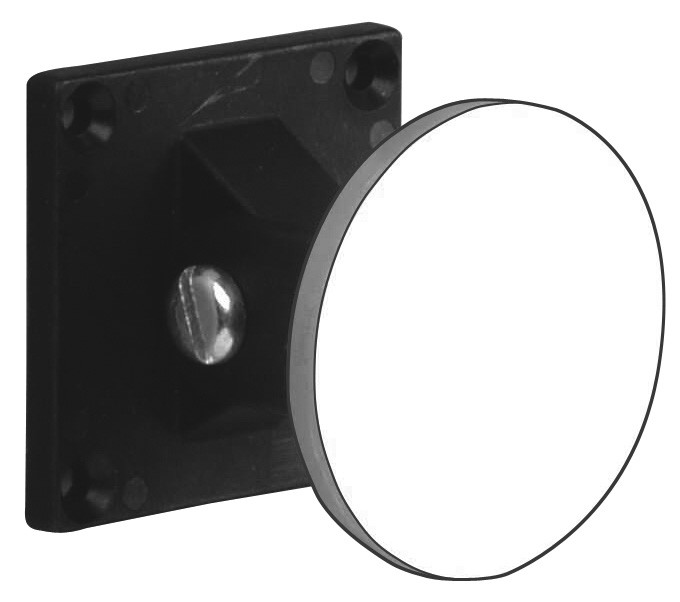

Winkelankerplatte AFS 55, 65 und 65 für Türhauftmagnet THM 413, 425, 425-1, 433, 433-1, 439 und 440.  Winkelankerplatte Hekatron AFS Mit der Winkelankerplatte AFS 55, 65 und 75 von Hekatron können Sie den Türhaftmagneten der Hekatron THM Serie eine stabile Haltkraft gewährleisten. Selbst in schwierigen Winkelbereichen können Sie dank dem schwenkbaren Anker von 2 x 60° den AFS Türhaftmagneten flexibel montieren. Winkelankerplatte Hekatron AFS technische Daten Verpackungseinheit: 1 Bezeichnung: Winkelankerplatte Bauform: rund Aufbaumontage Schwenkbar 2 x 60°     AFS 55 AFS 65 AFS 75 Durchmesser ø 55 mm ø 65 mm ø 75 mm Passend für THM 413, 433, 439 und 440 THM 425 THM 425-1 und 433-1 Länge 60 mm 80 mm mm Breite 60 mm 80 mm mm Höhe 50 mm 60 mm mm Gewicht 0,16 Kg 0,28 Kg mm

Vergleichen

Merken

Geze Fluchtwegschild Geze Fluchtwegschild Merkmale Fluchtwegschild von GEZE Aufkleber für Blindabdeckung 55x55 mm 2 Kleberahmen 70x70 mm grün RAL 6032  Pfeil nach oben/unten

Vergleichen

Merken

DORMAKABA Objekttür Rauchmeldezentrale, Betriebsspannung: 24 V, Stromart Betriebsspannung: DC, Material: aluminium, Farbton: silber, Oberfläche: lackiert, Modell: RMZ, Befestigungsart: Zum Anschrauben, Ausführung: für Feststellvorrichtung, mit integriertem Netzteil, mit optischem Rauchmelder, Schutzart: IP 30, Montageart: Sturzmontage, Melderhöhe: 34 mm, Meldertiefe: 30 mm, Funktion: Rauchmelder, Stromaufnahme: 75 mA, Stromart Eingangsspannung: AC, Eingangsspannung: 230 V, Ausgangsspannung: 24 V, Stromart Ausgangsspannung: DC, Umgebungstemperatur min.: -20 °C, Umgebungstemperatur max.: 40 °C, Türart: Feuerschutztür, Rauchschutztür, Türflügelanzahl: einflügelig, LED Anzeige: Alarm, Betrieb, Wartung, Verschmutzung, Rückstellung: automatisch, Umstellbar auf Hand-Reset, Raucherkennung: Streulichtprinzip, Gesamtanschlussleistung: 9.8 W, Potentialfreier Wechselkontakt: 24 V, Bautiefe: 34 mm, Norm: EN 54-7

Vergleichen

Merken

Rauchschalterzentrale RSZ 7 für Festellvorrichtungen Die Rauchschalterzentrale RSZ 7 ist in allen GEZE Feststellvorrichtungen zur Früherkennung von Feuer und Rauch zugelassen. Besonders geeignet ist die RSZ 7 für schwierige Sturzsituationen mit z.B. zu wenig Raum über der Rauchkammer. Die Montage erfolgt über dem Gangflügel an der senkrechten Wand. Auch eine Montage mit aufliegender Kabelzuführung ist möglich. Merkmale der Hekatron RSZ 7 Teleskop-Funktion zum Überbrücken von Überständen bis 30 mm Anschluss an 230 V-Stromnetz und Versorgung der Feststellvorrichtung mit 24 V DC Spannungsversorgung der Feststellanlage wird im Alarmfall unterbrochen und Türen schließen integrierter Rauchschalter mit automatischer Alarmschwellennachführung kompensiert leichte Verschmutzungen der Rauchkammer und erhöht dadurch die Lebensdauer optische Anzeige des aktuellen Zustandes der Zentrale zusätzliche Rauchschalter anschließbar0 aufliegende Kabelzuführung möglich

Vergleichen

Merken

Das Abschlussmodul AM 142 kommt in den Sockel der Rauch- und Thermoschalter und in den Handtastern von Feststellanlagen zum Einsatz. Das AM 142 wird immer dann benötigt, wenn eine Feststellanlage mit Leitungsüberwachung gemäß DIN EN 14637 gefordert wird. Abschlussmodul Hekatron AM 142 - Merkmale: Abschlusswiderstände 2 × 43 kOhm Leitungsüberwachung nach DIN EN 14637 Steckklemme für den schnellen und einfachen Anschluss des Anschlusskabels Vier Anschlussdrähte für den schnellen und einfachen Anschluss im Sockel oder im Handtaster Maße: 12 × 7 × 32 mm

Vergleichen

Merken

Türhaftmagnet Hekatron THM 425 und 425-1 - Funktion/Anwendung: Türhaftmagnete werden als Feststellvorrichtungen eingesetzt, um bewegliche Raumabschlüsse wie Feuerschutzabschlüsse, Rauchschutztüren und andere Abschlüsse in geöffnetem Zustand festzuhalten. Sie müssen mit einem Rauchmeldesystem  gekoppelt sein, das im Brandfall den Haltestrom abschaltet, damit der Abschluss schließt und somit eine Ausdehnung von Feuer und Rauch verhindert wird. Der THM 425­-1 besitzt eine Funkenlöschdiode (Freilaufdiode) zum Schutz von Schaltelementen gegen vorzeitigen Abbrand bzw. Überspannungsspitzen  und eine Verpolschutzdiode Türhaftmagnet Hekatron THM 425-1 - Merkmale:  für Wandmontage keine Remanenz integrierte Funkenlöschdiode Verpolschutz

Vergleichen

Merken

Das Hekatron ORS Funkset 155 besteht aus zwei ORS 155F sowie einem Funkmodul. Das Set ist wahlweise mit einem Funkmodul in weiß oder silber erhältlich und eignet sich besonders als Erstausrüster-Set.  Hekatron ORS Funkset 155 - technische Daten Funkmodul-Betriebsspannung: 18 bis 28 V DC Funkmodul-Stromaufnahme bei 24 V DC (FM): in Ruhe: typ. 10,8 mA, max. 13 mA / bei Alarm: typ. 1,2 mA, max. 3 mA / bei Störung: typ. 0,8 mA, max. 3 mA Funkmodul-Relais: Schaltspannung: max. 30 V DC / Schaltstrom (dauerhaft): max. 1 A DC / Schaltstrom (kurzzeitig, max. 200 μs): max. 10 A DC Schaltleistung: max. 30 W ORS Funktionsprinzip: Streulicht ORS Ansprechschwelle Rauch: Rauch nach EN 54, Teil 7 ORS Batterielebensdauer bei 5-30° C im typischen Temperaturprofil: ca. 8 Jahr

Vergleichen

Merken

für Auf-/ Unterputzmontage Handauslösetaster Hekatron HAT 02 - Funktion und Anwendung: Der Handauslösetaster HAT 02 dient zum manuellen Auslösen von Feststellvorrichtungen, z.B. Türhaftmagneten an Brandschutztüren. Er ist für die Aufputzmontage und Unterputzmontage geeignet. Der Handauslösetaster Hekatron HAT 02 ist für trockene Räume geeignet. Für Feuchträume benötigen Sie den HAT 03.  Einmal kurz auf den Handauslösetaster drücken und schon schließt sich die Tür. Bei Türschließer mit einer elektromagnetischen Feststellung darf die Handauslösung gegebenfalls entfallen. Bei Freilauftürschließern ist dies jedoch nicht der Fall.

Vergleichen

Merken

Hekatron FSZ Pro. Nachfolger der NAG02. Merkmahle der Feststellanlagen-Zentrale Hekatron FSZ Pro Integrierter Handauslösetaster mit wechselbarem Beschriftung Integrierter Resettaster Betriebs-, Alarm- und Störungsanzeige Zuschaltbare Alarmspeicherung Zuschaltbare Leitungsüberwachung Integrierter Zuschaltbarer akustischer Signalgeber Zwei potentialfreie Wechselkontake geschalteter 24V DC Ausgang Externer Alarmeingang Stille Schließung optionale Pufferung bei Netzausfall Kabeleinführung von oben, unten und der Rückseite DIBt Produktzulassung beantragt DIBt Bauartgenehmigung beantragt Prüfung nach DIN EN 14637 VdS geprüft, G-Nr. beantragt Made in Germany

Vergleichen

Merken

FSZ kompakt. Löst NAG02 ab. Die FSZ Kompakt Feststellanlagenzentrale in kompakter Bauform eignet sich für den Einsazt an Brand- und Rauchschutztüren. Mit seine kompakte Bauform ist es speziel für die Wand- und Sturzmontage geeignet. Die FSZ kompakt besteht aus Netzgerät, Alarmspeicher und Betriebszustandanszeige. Die FSZ kompakt ersetzt das jahrelang bewährte NAG 02. Merkmale der Feststellanlagen-Zentrale Hekatron FSZ kompakt  Sehr kleine und kompakte Bauform Optische Zustandanzeige Zuschaltbare Alarmspeicherung Zuschaltbare Leistungsüberwachung Erhältlich in verschiedenen Farben Montage and der Wand, am Stutz und auf Türzargen "All in one" - Energieversorgung, Ausläsevorrichtung, Handtaster, Alarmspeicherung und Reset-Taster in einem Gerät Integrierte, gepufferte akustische Signalisierung Abwärtskompatibel zu Vorgängerprodukten und Leitungsnetzen Optionaler Energiepuffer mit ESM Pro Individuelle Steuerungsmäglichkeiten durch zusätzliche Ein- und Ausgänge Ausgangsleistung 900mA, z.b. für Torantriebe "Stilles" oder "zentrales" Schließen mglich Löst das Produkt NAG02 zum 31.-12.2018 ab

Vergleichen

Merken

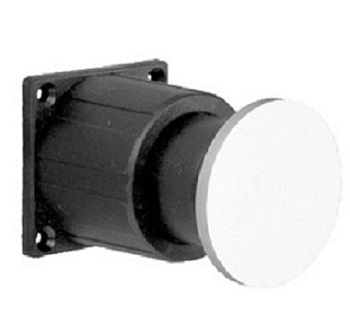

Mit dem Teleskopanker ATS können Sie die Türhaftmagnete eine stabile Haftkraft gewährleisten. Mit einem Durchmesser von 55 bzw. 75 mm ist der Teleskopanker ATS für die Türhaftmagnete THM 413, 433, 439 und 440 passend geeignet. Sie können den Anker bis zu 5° schwenken.

Vergleichen

Merken

Die Konsole K 155-W dient zur Montage des Hekatron Funkrauchschalter ORS 155 F direkt auf der Türzarge. Die Kombination aus Funkrauchschalter und Konsole ist hierfür speziell vom DIBt geprüft und zugelassen.

Vergleichen

Merken

Türhaftmagnete und Ankerplatten werden in der Standardvariante als Feststellvorrichtung eingesetzt, um Feuerschutzabschlüsse offen zu halten. Sie müssen jedoch mit einer Feststellanlage gekoppelt sein, um im Brandfall ein sicheres Schließen zu gewährleisten. Standard Ausführung Schwenkbereich 5°, 55 mm Durchmesser passend zu THM 413, 433, 439 und 440 65 mm Durchmesser passend zu THM 425, 75 mm Durchmesser passend zu THM 425-1 und 433-1

Vergleichen

Merken

Inbetriebnahme- und Wartungsset für Feststellanlagen gemäß den Anforderungen des DIBt und der DIN 14677 Hekatron IW-Set - bestehend aus Abnahme-/Wartungsprotokoll DIBt-Zulassungsschild DIBt-Zulassungsbescheid Hinweisschild für Feuer-/Rauchschutztür Wartungshinweise und Kontrollheft

Vergleichen

Merken

Hekatron Energiespeichermodul ESM Pro Optionales Energiespeichermodul zum Einbau in die Feststellanlagen-Zentrale FSZ Pro zur kurzzeitigen Pufferung von Feststellanlagen. VdS geprüft nach den allgemeinen Anforderungen und Prüfgrundlagen für das Zulassungsverfahren für Feststellanlagen und DIBt zugelassen.

Vergleichen

Merken

Mit dem Handauslösetaster HAT 03 wird manuell die Feststellvorrichtung mit einem Türhaftmagnet an Brandschutztüren gelöst. Ein kurzer Druck auf die Taste und schon schließt sich die Türe. HAT 03 mit der Schutzart IP 44 ist für Aufputzmontage in Feuchträumen geeignet. Der Handauslösetaster Hekatron HAT 02 ist für trockene Räume geeignet. Bei Türschließer mit einer elektromagnetischen Feststellung darf die Handauslösung gegebenfalls entfallen. Bei Freilauftürschließern ist dies jedoch nicht der Fall.

Vergleichen

Merken

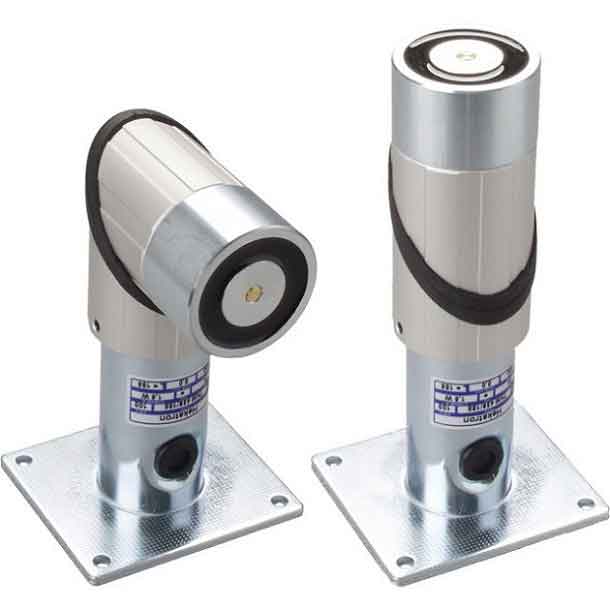

Türhaftmagnete für Wand-, Boden und Deckenmontage. 24 V, 63 mA und IP40 mit 490 N Haftkraft. Den Kopf des THM 439 können Sie drehen und schwenken. Dadurch ist die Polfläche wahlweise parallel oder senkrecht zur Befestigungsfläche.  Türhaftmagnet Hekatron THM 439 - Einsatz und Anwendung: Geeignet ist er für Wand-, Boden- oder Deckenmontage in trockenen Räumen. Man kann das Halterohr des THM 439/335 von 335mm bis 144mm kürzen und somit den Begebenheiten anpassen. Der THM 439/355 besitzt eine Funkenlöschdiode (Freilaufdiode) zum Schutz von Schaltelementen gegen vorzeitigen Abbrand bzw. Überspannungsspitzen und eine Verpolschutzdiode. Merkmahlen der Türhaftmagnet Hekatron THM 439  Kopf schwenk­ und drehbar Wand­, Boden­ und Deckenmontage in trockenen Räumen 24 V, 63 mA  IP40 integrierte Funkenlöschdiode Verpolschutz 118, 335 oder 485 mm Lang ohne Ankerplatte

Vergleichen

Merken

Das Ei Electronics Relais Ausgangsmodul Ei128R ist passend für den 230V-Anschluss und wird zur Ansteuerung externer Geräte bzw. Anlagen genutzt, falls es zu einem Alarm kommt. Es verfügt nicht über eine Notstromversorgung und besitzt eine insgesamte Lebensdauer von 10 Jahren.
